Tous les produits
  • Shaanxi CHENGDA Industry Furnace MAKE Co., Ltd.
    Syed Rashid Ahmed Butt
    Shaanxi Chengda Industrial Furnace Co., Ltd. a terminé la mise en service du four à arc électrique, les travailleurs ont coopéré avec les ingénieurs de Chengda pour apprendre et utiliser l'équipement,Il souligne l'amitié profonde et l'excellente coopération entre les peuples chinois et pakistanais..
  • Shaanxi CHENGDA Industry Furnace MAKE Co., Ltd.
    Aboubacar
    Après plus d'un mois de production intense et de débogage,2 ensembles d'équipements de chambre de dépôt de gaz de combustion ont été mis en service avec succès ~ Tout le personnel impliqué dans le projet a travaillé dur- Je ne sais pas.
  • Shaanxi CHENGDA Industry Furnace MAKE Co., Ltd.
    Je suis Ji-hwan.
    Je vous félicite chaleureusement. La société de fabrication de fours industriels Shaanxi Chengda en Corée du Sud,Installation d'équipements pour les fours de fusion de métaux précieux du comté de North Chungcheong, fabrication minutieuse et mise en service stricte, dans l'attente de l'avenir dans plus de domaines pour parvenir à une coopération mutuellement bénéfique!
Personne à contacter : Du
Numéro de téléphone :  13991381852

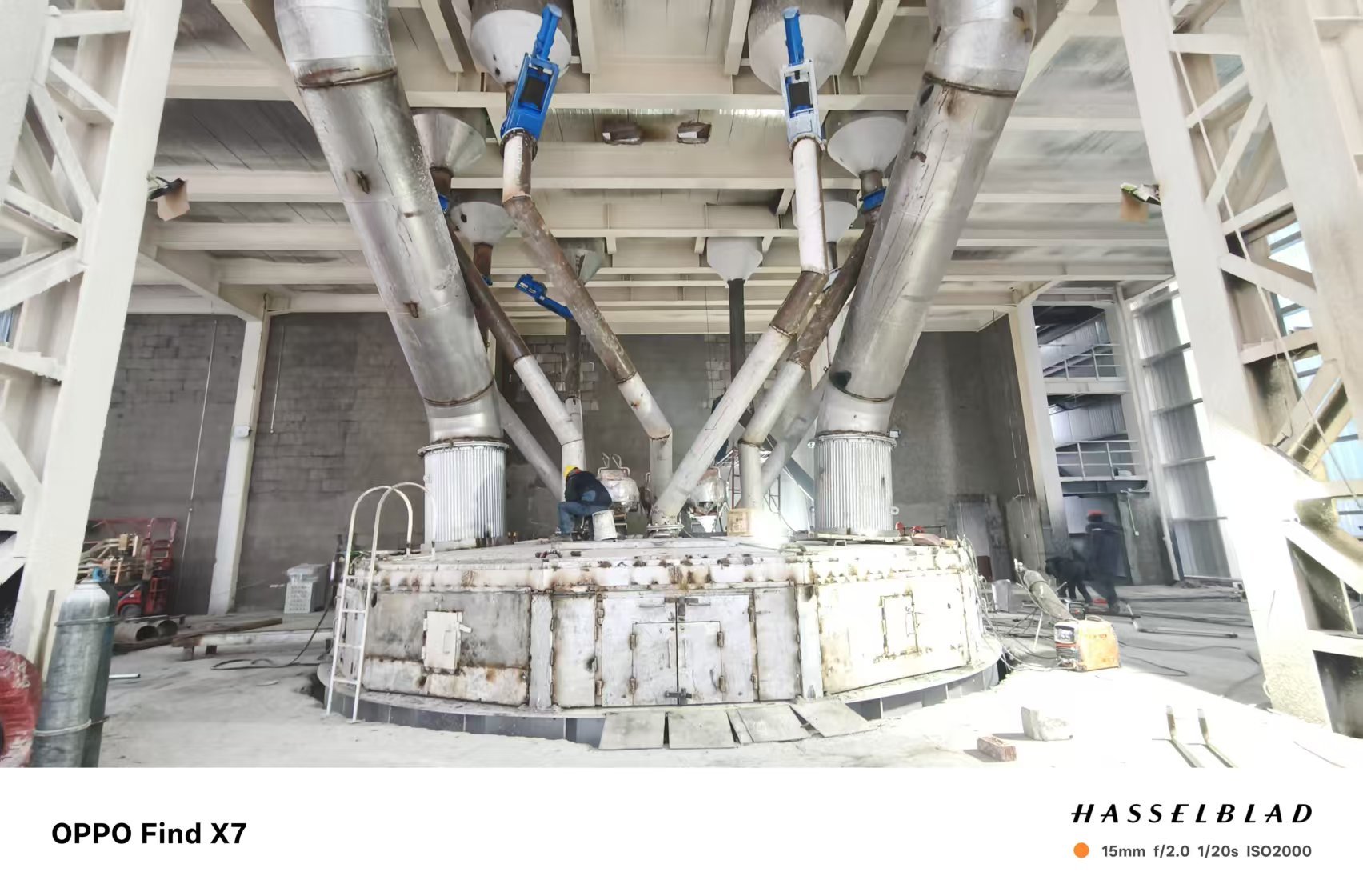

Medium‑Low Carbon Ferromanganese Furnace---Large equipment

  • Medium‑Low Carbon Ferromanganese Furnace---Large equipment
Lieu d'origine Chine
Nom de marque Shaanxi Chengda
Certification ISO 9001
Numéro de modèle Négocier en fonction de la capacité de traitement des équipements
Quantité de commande min 1 unité
Prix The price will be negotiated based on the technical requirements and supply scope of Party A
Détails d'emballage Discuter selon les exigences spécifiques de la partie A
Délai de livraison 2 mois
Capacité d'approvisionnement Chaîne d'approvisionnement de production complète, livraison à temps et respect des normes de qu
Détails sur le produit
Mettre en évidence

medium-low carbon ferromanganese furnace

,

ferroalloy refining large equipment

,

ferromanganese furnace with warranty
Laisser un message
Description de produit

Introduction to Medium‑Low Carbon Ferromanganese Furnace


Medium‑low carbon ferromanganese (FeMn) furnaces are specialized submerged‑arc refining furnaces designed to produce medium‑carbon ferromanganese (MC‑FeMn, C ≤ 2.0%) and low‑carbon ferromanganese (LC‑FeMn, C ≤ 0.7%). They are core equipment for high‑purity ferroalloy production, widely used in high‑grade steelmaking (e.g., HSLA steel, stainless steel) to provide deoxidation, desulfurization, and alloying with controlled carbon.


1. Working Principle


The furnace operates on the silicothermic reduction & decarburization refining principle:

  • Raw materials (manganese ore, silicomanganese alloy, high‑carbon ferromanganese, lime) are melted under submerged arc heating.
  • Silicon in silicomanganese reduces manganese oxides; oxygen blowing or slag‑metal reactions oxidize excess carbon and impurities (Si, P) into slag.
  • Strong electromagnetic stirring ensures uniform composition and efficient refining, yielding low‑carbon, high‑purity FeMn.


2. Main Structure


  • Furnace Body: Cylindrical steel shell with high‑purity MgO‑C refractory lining (MgO > 85%) to resist high temperature and slag erosion.
  • Electrode System: 3 graphite electrodes (φ400–600 mm) with automatic lifting; powered by a dedicated furnace transformer.
  • Tilting Mechanism: Hydraulic tilting (max 45° for tapping, 15° for slagging) with 1°/s tilting speed.
  • Power Supply: Rectifier‑transformer unit (3,000–10,000 kVA) providing stable submerged arc heating.
  • Auxiliary Systems: Bottom gas stirring, top oxygen blowing, dust collection, and PLC‑based automatic control.


3. Typical Technical Parameters

Parameter Common Range Typical 5,000 kVA Furnace
Transformer Capacity 3,000–10,000 kVA 5,000 kVA
Furnace Shell ID φ5,000–6,500 mm φ6,500 mm
Furnace Shell Height 3,600–3,800 mm 3,780 mm
Graphite Electrode Diameter φ400–600 mm φ500 mm
Max Tilting Angle 45° (tap) / 15° (slag) 45° / 15°
Tilting Speed 0.8–1.2°/s 1°/s
Smelting Cycle 90–120 min/heat ~100 min
Output per Heat 3–5 t ~3.7 t
Daily Output 40–60 t ~52 t
Annual Capacity 12,000–25,000 t ~24,900
Unit Power Consumption 550–1,400 kWh/t 570–670 kWh/t
Raw Material Consumption 2.4–3.2 t/t product ~3.0 t/t
Refining Temperature 1,600–1,800°C 1,700°C


4. Product Specifications

Grade Mn (%) C (%) Si (%) P (%) S (%)
Medium‑Carbon FeMn 75–80 ≤2.0 ≤2.0 ≤0.12 ≤0.02
Low‑Carbon FeMn 80–85 ≤0.7 ≤1.5 ≤0.10 ≤0.02


5. Key Advantages


  • High Purity: Low carbon and impurity levels meet strict steelmaking standards.
  • High Efficiency: Short smelting cycle, high manganese yield (>90%).
  • Low Consumption: Optimized power and raw material usage; advanced furnaces reach ≤600 kWh/t文山壮族苗族自治州人民政府.
  • Stable Operation: PLC control ensures consistent quality and low electrode consumption.
  • Environmental Friendly: Efficient dust collection and waste heat recovery reduce emissions.


6. Typical Smelting Process


  1. Pre‑treatment: Furnace patching, raw material preparation & drying.
  2. Charging: Batch feeding of manganese ore, silicomanganese, lime, and high‑carbon FeMn.
  3. Melting & Reduction: Submerged arc heating melts charge; silicon reduces MnO.
  4. Decarburization & Refining: Oxygen blowing and slag adjustment remove C, Si, P.
  5. Tapping & Casting: Tilt furnace to tap; cast into ingots or granules.


7. Application


  • Steelmaking: Additive for HSLA steel, stainless steel, bearing steel, and die steel to improve strength, toughness, and corrosion resistance.
  • Foundry: Enhances hardness and wear resistance in cast iron.
Étiquettes:

Four de fusion

Fours à fer nickel

Fours électriques
