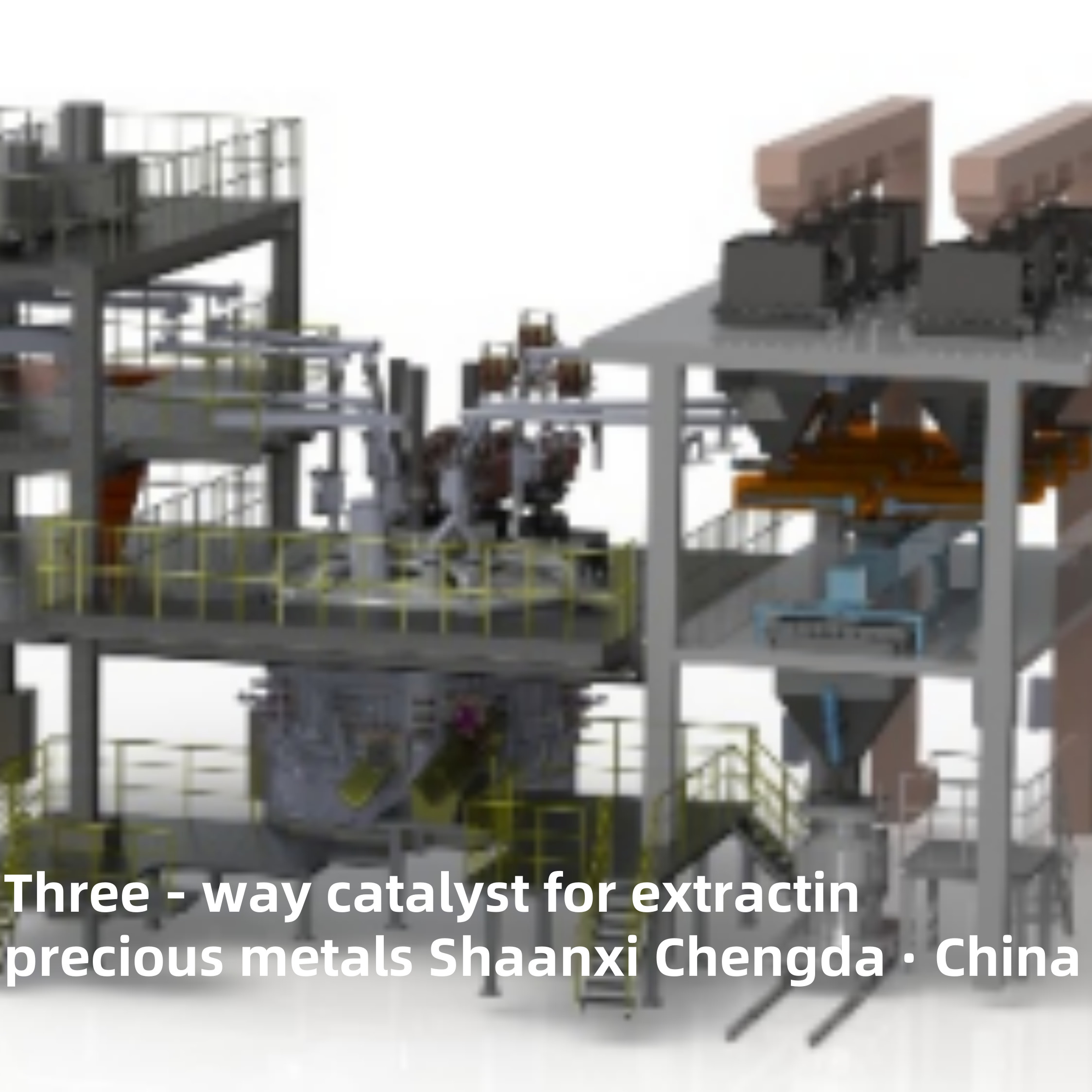

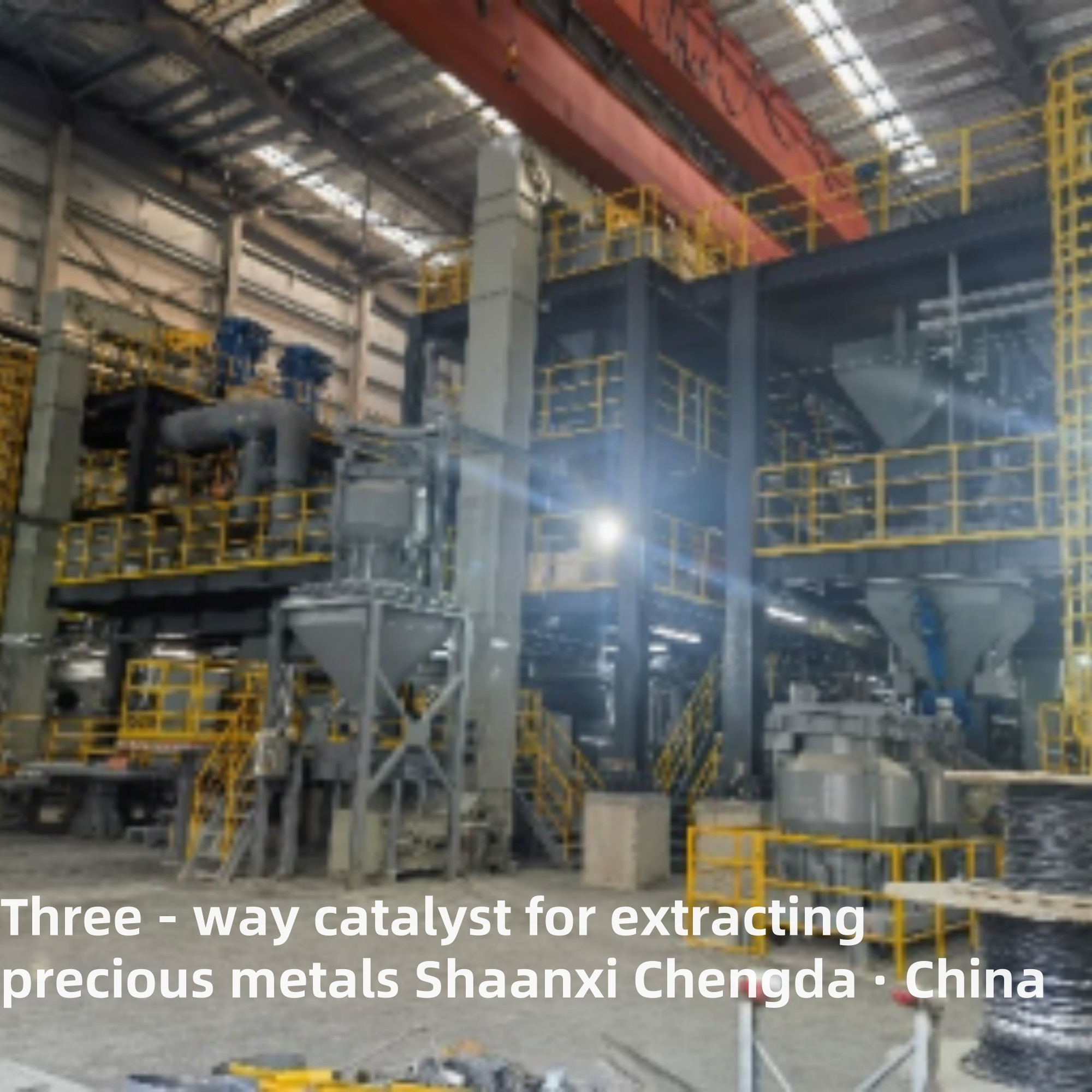

Catalyseur à trois voies pour l'extraction de métaux précieux

Application de l'équipement

Cet équipement est utilisé pour recevoir les scories TBRC, les déchets du catalyseur, le flux, l'alliage FeSi, etc. de la section supérieure,et retravailler les produits de la fonderie primaire pour obtenir le meilleur taux de récupération.

Caractéristiques structurelles:

1) Sélectionner un corps de four fixe, couvercle de four combiné semi-fermé;
2) Adopter un bras transversal conducteur composite cuivre-acier entièrement refroidi à l'eau;
3) La conception du réseau court utilise la méthode de connexion triangulaire d'électrode en trois phases, qui présente une bonne compensation du réseau court, une faible impédance, un faible coefficient de déséquilibre en trois phases,un facteur de puissance élevé et un effet d'économie d'énergie significatif;;
4) l'utilisation de la nouvelle technologie des câbles refroidis à l'eau et des bardeaux de cuivre forgés, du câble refroidi à l'eau et du raccordement des tuyaux en cuivre;
5) Adopter un verrou hydraulique complet, le levage de l'électrode adopte le levage de contrôle de soupape proportionnelle hydraulique, combiné avec le contrôle PLC, améliorer le taux de fonctionnement du système d'électrode;
6) Alimentation en plusieurs points dans le four, pour obtenir une distribution uniforme continue, contrôle automatique de la quantité de matériau;
7) Les briques magnésium-chrome/aluminium-chrome sont utilisées dans la doublure intérieure du four, les briques au fond du four, les briques au fond de l'arche et la ligne de slag,et le gilet d'eau en cuivre est utilisé pour le refroidissement à l'eau forte à la ligne de la slag. The double water jacket design is used in the slag line to effectively guarantee the service life of the refractory materials in the furnace (2 years warranty for the side wall in contact with the molten liquid, 6 ans de garantie pour les parois latérales non en contact avec le liquide fondu, et 6 ans de garantie pour le fond du four);

Composition de l'équipement:

Le système mécanique est principalement composé du corps du four et de la couverture d'eau en cuivre, du système de refroidissement de l'air du fond du four, du couvercle semi-fermé du four, du système de levage des électrodes, du système de collecte de fumée,système à mailles courtes, système hydraulique, système d'eau de refroidissement, système de blanchiment, station de mélange, système d'extraction de fer et de scories, plateforme d'acier d'exploitation, plateforme d'acier de mélange et de blanchiment, doublure de four, etc.Les équipements électriques sont principalement constitués de transformateurs de fours électriques, équipement de commande haute tension, équipement de commande basse tension et système de commande automatique du four électrique.

Furonnerie électrique pour l'extraction de métaux précieux pour les catalyseurs à trois voies et le traitement des cendres volantes

Principaux avantages:

1. Conception ciblée: optimisé pour les déchets TWC et les cendres volantes industrielles, permettant une séparation efficace des métaux précieux des matériaux de support (céramique, aluminium) et des matrices complexes.
2. Taux d'extraction élevé: adopte une technologie de fusion par arc avancée avec un contrôle précis de la température (1600-2000°C), atteignant un taux de récupération des métaux précieux de plus de 98%.
3. Économie d'énergie et faibles émissions: équipé d'un système de chauffage électrique économe en énergie et d'un dispositif de purification des gaz de combustion, répondant aux normes environnementales internationales (EU ETS, US EPA).
4. Fonctionnement stable: Le système de commande automatique intégré (PLC + HMI) assure une production continue avec de faibles coûts de maintenance.
5. Capacité personnalisable: Disponible dans des modèles de 50 à 5000 kg par lot pour correspondre à différentes échelles de production.

Scénarios d'application:

• Recyclage des catalyseurs tripartites usés de l'industrie automobile.
• Extraction de métaux précieux à partir de cendres volantes de centrales à charbon.
• Traitement des déchets industriels solides contenant des métaux précieux.

Paramètres techniques (indicateurs clés):
