Système d'automatisation intelligente (DCS) des équipements de four électriques

Résumé des fonctions et des utilisations des équipements:

Cet équipement est principalement utilisé pour contrôler le fonctionnement automatique du four électrique,équipements d'automatisation électrique tels que le PLC (contrôleur logique programmable) et l'ordinateur industriel pour la surveillance en temps réel et le contrôle automatique du processus de production, améliorer l'efficacité de la production et la qualité des produits.

Paramètres principaux du niveau de performance:

Les principaux composants basse tension sont Schneider, ABB et d'autres marques bien connues, le PLC est la série Siemens 1500 et l'ordinateur supérieur est Wincc7.5.

Composition des composants du matériel:

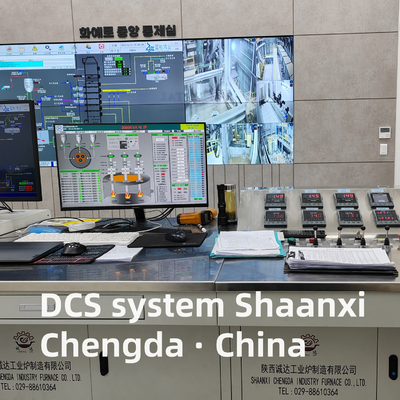

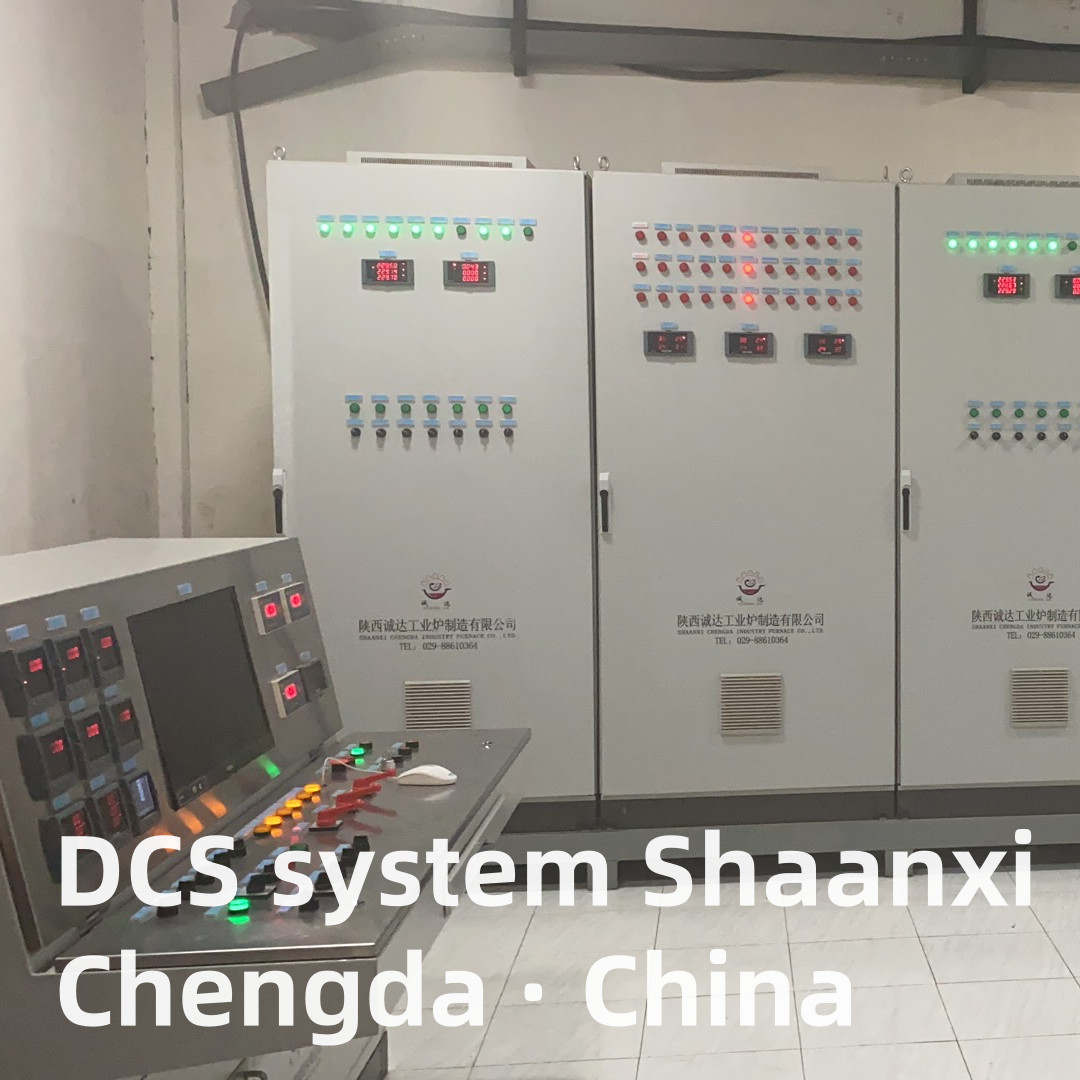

Il est principalement composé d'un boîtier de commande basse tension, d'un boîtier de commande PLC, d'une station d'exploitation principale, d'une station informatique, d'une boîte de commande de terrain, d'une boîte de terminal, etc.

Système d'automatisation intelligente (DCS) pour les équipements de fours électriques

Résumé

Fonctions et caractéristiques principales

1.Surveillance en temps réel et acquisition de données

• Détection par paramètres multiples: suit les variables de processus critiques, notamment:
  • Température: température de la piscine fondue (via thermocouples ou capteurs infrarouges), température des parois du four, température des gaz de combustion.
  • Paramètres électriques: courant d'entrée, tension, consommation d'énergie et position de l'électrode (pour la stabilité de l'arc).
  • État matériel: vitesse d'alimentation des matières premières, niveau des matières fondues, viscosité et débit d'écoulement.
  • Date environnementale: Composition des gaz de combustion (SO2, NOx, poussière), pression et émissions.

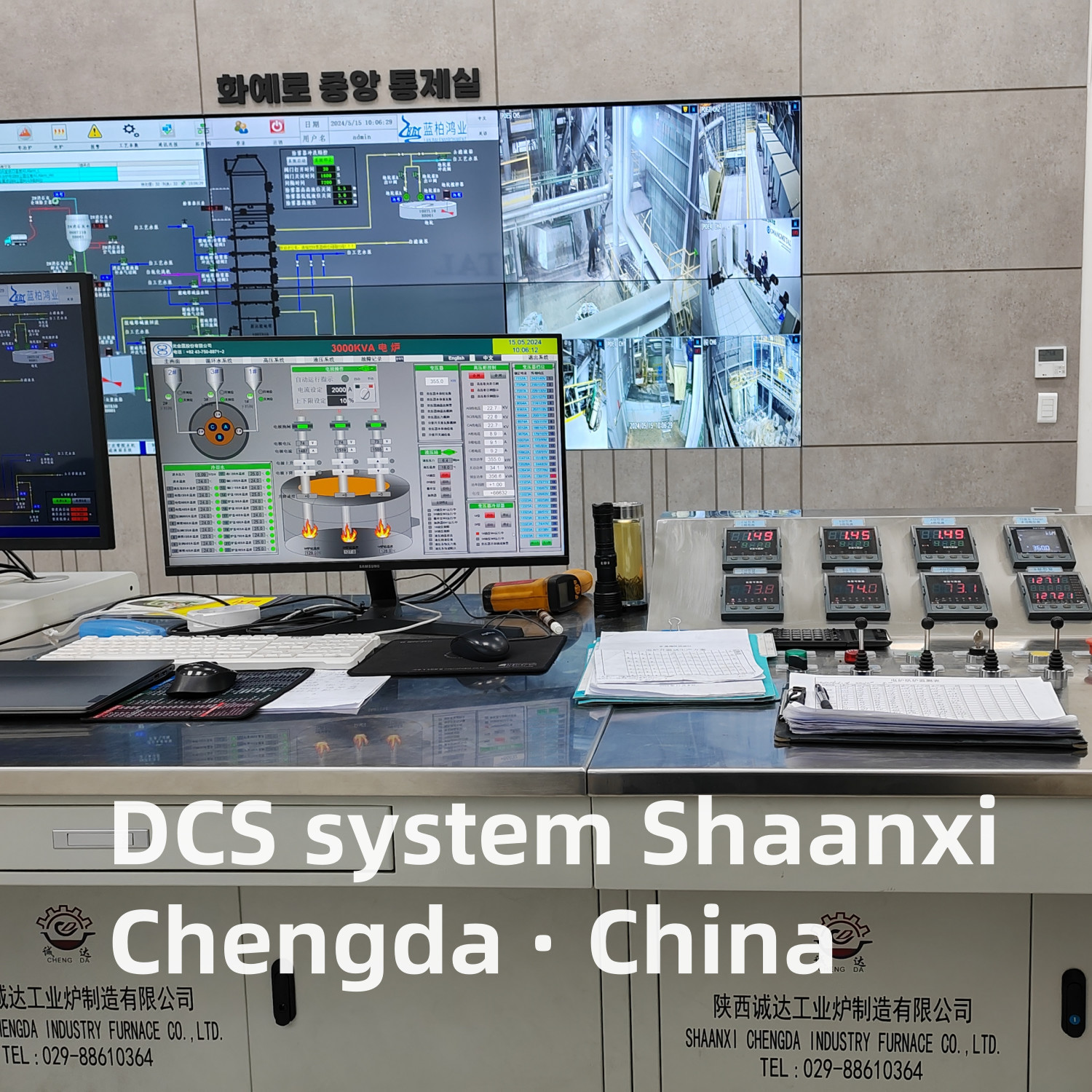

• Visualisation centralisée: Une interface homme-machine (HMI) conviviale affiche en temps réel les tendances des données, l'état de l'équipement et les alarmes à travers des tableaux de bord intuitifs, permettant aux opérateurs de surveiller l'ensemble du processus en un coup d'œil.

2.Contrôle automatisé des processus

• Régulation de la température:
  • UtilisationsPID (dérivée proportionnelle-intégrale)ou des algorithmes de contrôle avancés basés sur des modèles pour maintenir la température de la piscine en fusion dans une plage précise (par exemple, 1500 ∼ 1600 °C pour la production de laine de roche).courant électrodique) ou le débit d'alimentation automatiquement pour compenser les fluctuations.
• Gestion des électrodes:
  • Contrôle automatique du levage/baissage des électrodes pour maintenir une longueur d'arc optimale, évitant les courts-circuits ou les arcs instables.
• Automatisation de la manutention des matériaux:
  • Synchronise l'alimentation en matières premières (via des convoyeurs ou des chargeurs à vis) avec la demande de fusion, assurant ainsi un approvisionnement constant en matières premières.Automatise les opérations de frappe basées sur le niveau et la viscosité du matériau fondu.
• Optimisation de l'énergie:
  • Surveille la consommation d'énergie en temps réel et ajuste les paramètres de fonctionnement pour minimiser la consommation d'énergie (par exemple,le passage à une puissance inférieure en dehors des heures de pointe ou l'optimisation de l'espacement des électrodes pour un chauffage par arc efficace).

3.Diagnostic des défauts et verrouillage de sécurité

• Maintenance prédictive:
  • Analyse des données historiques et des tendances en temps réel pour détecter les défaillances potentielles de l'équipement (par exemple, usure réfractaire, dégradation des électrodes, dysfonctionnements des capteurs) avant leur apparition.Envoie des alertes précoces aux équipes de maintenance, réduisant les temps d'arrêt imprévus.
• Protocoles de sécurité:
  • Mettre en œuvre des interblocs pour les scénarios critiques de sécurité, tels que:
    • Arrêt d'urgence si la température/pression dépasse les limites de sécurité.
    • Retraction automatique des électrodes en cas de court-circuit.
    • Isolement des systèmes gaz/électriques pendant la maintenance.
  • Enregistre les événements de sécurité et les alarmes à des fins de conformité et d'audit.

4.Enregistrement et reporting des données

• Le stockage complet des données: Enregistre les données de traitement, l'état de l'équipement et les actions de l'opérateur à des intervalles configurables (par exemple, de 1 seconde à 1 minute).
• Rapports personnalisables: Génère des rapports sur les indicateurs clés de performance (KPI), notamment:
  • Consommation d'énergie par tonne de produit.
  • Efficacité de production et production.
  • Utilisation des matériaux et taux de déchets.
  • Les coûts de fonctionnement et de maintenance des équipements.
• Appui à la conformité: aide à répondre aux exigences réglementaires (par exemple, ISO 9001, normes d'émissions environnementales) en fournissant des dossiers précis et auditables.

5.Opération et intégration à distance

• Accès à distance: permet aux opérateurs de surveiller et de contrôler le four depuis des emplacements hors site via des réseaux sécurisés (par exemple, VPN ou plates-formes basées sur le cloud).
• Intégration des systèmes: se connecte parfaitement à d'autres systèmes d'usine, tels que:
  • MES (système d'exécution de fabrication): pour la planification de la production, la gestion des stocks et le suivi des commandes.
  • Le PRE (Planification des ressources de l'entreprise): pour la comptabilité des coûts, les achats et la gestion de la chaîne d'approvisionnement.
  • Plateformes IoT: Pour l'analyse avancée, l'apprentissage automatique et l'optimisation des processus basée sur l'IA.

Spécifications techniques

Les avantages

• Une efficacité accrue: Réduit la consommation d'énergie de 5 à 15% et améliore le débit de production en optimisant les paramètres du processus.
• Amélioration de la qualité des produits: réduit au minimum la variabilité du procédé, assurant des propriétés de produit cohérentes (par exemple, diamètre de fibre, conductivité thermique).
• Réduction du temps d'arrêt: La maintenance prédictive et le diagnostic de défaut réduisent les temps d'arrêt imprévus de 30%.
• Amélioration de la sécurité: Les verrouillages de sécurité automatisés et le contrôle à distance réduisent au minimum l'exposition de l'opérateur aux dangers.
• Réduction des coûts: Moins d'énergie, moins de maintenance et moins de coûts de main-d'œuvre, avec un retour sur investissement plus rapide (généralement 12 à 24 mois).

Applications

• Production de laine minérale: fourneaux électriques en laine de roche, en laine de verre et en laine de scories.
• Fusion des métaux: Fours à arc électrique (EAF), fours à induction pour l'acier, l'aluminium et le cuivre.
• Matériaux avancés: céramiques, composites et procédés de fusion réfractaires.

Pourquoi nous choisir?

• Une expertise: Plus de 15 ans d'expérience dans l'automatisation industrielle et l'intégration des systèmes de contrôle de la circulation pour les procédés à haute température.
• Personnalisation: Des solutions sur mesure adaptées à votre type de four spécifique, à votre échelle de production et à vos besoins opérationnels.
• Le soutien: support technique 24 heures sur 24, 7 jours sur 7, installation sur place, formation et services de maintenance.
• Innovation: R&D continue pour intégrer l'IA, l'apprentissage automatique et l'IoT pour le contrôle des fours intelligents de nouvelle génération.
