Introduction du produit des câbles refroidis à l'eau

Lieu d'origine	Chine
Nom de marque	Shaanxi Chengda
Certification	ISO 9001
Numéro de modèle	Négocier en fonction de la capacité de traitement des équipements
Quantité de commande min	1 unité
Prix	The price will be negotiated based on the technical requirements and supply scope of Party A
Détails d'emballage	Discuter selon les exigences spécifiques de la partie A
Délai de livraison	2 mois
Conditions de paiement	LC, T/T, Western Union, D/P
Capacité d'approvisionnement	Chaîne d'approvisionnement de production complète, livraison à temps et respect des normes de qu

Détails sur le produit

Utilisation pour la machine	chargeur 300G/700G/800G /900G	Compatibilité	Universel
Utiliser la vie	20 jours ouvrables	Adaptateur	Stihl
Fonctionnalité	Produit élevé	Nom du produit	Des pièces de rechange
Taille d'alimentation	0,5 mm	Catégorie	Automobile
Matériel	acier	Forfait Transport	EMBALLAGE NU
Tension	220/380V 50/60HZ	Résistance à l'abrasion	98%
Transparence	Transparent	Pays d'origine	Chine
Mettre en évidence	pièces détachées de câbles refroidis à l'eau , câble refroidi à l'eau avec garantie , câble industriel refroidi à l'eau

Laisser un message

Description de produit

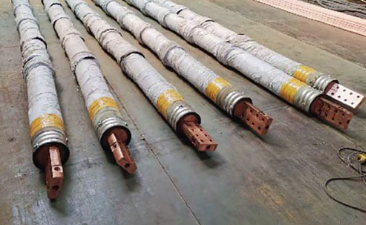

Présentation du produit de câble refroidi à l'eau

1. Présentation du produit

Le câble refroidi à l'eau est le composant de connexion conducteur principal pour les fours à arc immergé, les fours à ferroalliages, les fours industriels au silicium, les fours à carbure de calcium, les fours de raffinage et divers fours électriques métallurgiques à courant élevé. Il entreprend la transmission d'un courant important entre le filet court, le porte-électrode et le côté secondaire du transformateur.

Les câbles en cuivre nu conventionnels génèrent une chaleur intense sous un courant élevé, entraînant une augmentation de la température, une perte de puissance importante, un vieillissement facile et un remplacement fréquent. Notre câble refroidi à l'eau adopte une structure interne de refroidissement par eau en circulation, qui élimine rapidement la chaleur joule générée lors de la transmission du courant. Il présente une faible élévation de température, une faible perte de résistance, des performances conductrices stables et une longue durée de vie. Il est largement adapté à la gamme complète de fours électriques métallurgiques de 6 300 kVA à 63 000 kVA et constitue un élément essentiel de la transformation économe en énergie des réseaux courts de fours.

2. Classification et types de produits

2.1 Câble refroidi à l'eau avec tuyau en caoutchouc (type standard conventionnel)

Structure : conducteur en fil de cuivre souple multibrins, canal d'eau en caoutchouc isolant intérieur, manchon de protection extérieur en caoutchouc résistant à l'usure, brides en acier inoxydable aux deux extrémités.
Four assorti : Fours à arc submergé de taille moyenne et petite, 6 300 à 25 000 kVA
Avantages : bonne flexibilité, pliage et disposition faciles, faible coût global, processus mature, maintenance et remplacement pratiques
Application : connexion nette courte du four entre les pinces d'électrode et le jeu de barres

2.2 Câble refroidi à l'eau pour tuyaux ondulés en acier inoxydable (type robuste à courant élevé)

Structure : conducteur tressé en cuivre sans oxygène à haute conductivité, tuyau d'eau de refroidissement ondulé en acier inoxydable, couche d'isolation résistante aux hautes températures, bouclier métallique anti-éclaboussures.
Four assorti : Grands fours fermés de 33 000 à 63 000 kVA et plus
Avantages : résistance à haute température, anti-éclaboussures fondues, forte résistance à la pression, longue durée de vie, adapté aux environnements difficiles à l'avant du four à haute température, élévation de température ultra-faible sous un courant très important.
Application : Silicium industriel de grande capacité, ferroalliage, réseau court de four électrique fermé au phosphore jaune

2.3 Câble flexible ultra-doux refroidi à l'eau (modèle spécial à électrode mobile)

Structure : tressage dense en fil de cuivre super fin sans oxygène, chemin d'eau de refroidissement en circulation multicanal, gaine en caoutchouc anti-âge multicouche.
Avantages : flexibilité ultra élevée, grande course de flexion, aucune rupture après levage/abaissement fréquent des électrodes, effet de refroidissement stable
Application : Connexion directe entre le porte-électrode et la barre omnibus à filet court là où les électrodes se déplacent fréquemment

3. Structure de base et principe de fonctionnement

L'ensemble du câble est composé de quatre parties centrales : corps en cuivre tressé conducteur, canal de circulation d'eau de refroidissement, couche protectrice isolante et borne de connexion métallique.

Conducteur en cuivre tressé conducteur

Fabriqué à partir de fil de cuivre sans oxygène de haute pureté à haute conductivité, la structure tressée dense assure une excellente flexibilité et une grande capacité de transport de courant, réduisant efficacement la résistance de contact.
Canal d'eau de refroidissement en circulation

L'eau de refroidissement circule à travers la canalisation interne en circulation fermée, absorbant continuellement la chaleur générée par le conducteur en cuivre pendant la transmission de puissance, maintenant le câble fonctionnant à basse température.
Isolation multicouche et veste de protection

Couche extérieure ondulée en caoutchouc/acier inoxydable résistante aux hautes températures, résistante au vieillissement et isolante, isolant le rayonnement à haute température, les éclaboussures de fer fondu et l'abrasion mécanique, évitant les risques de court-circuit et de fuite.
Bride de borne soudée intégrée

Les deux extrémités adoptent une structure de bride en cuivre intégrale, un soudage sans soudure avec une tresse de cuivre, une distribution de courant uniforme, une faible résistance de contact, équipé d'interfaces d'entrée et de sortie d'eau pour une connexion rapide de la conduite d'eau en circulation.

4. Principaux avantages du produit

4.1 Faible consommation d'énergie et économie d'énergie

Le refroidissement par eau en circulation contrôle efficacement l'augmentation de la température des câbles, réduit considérablement les pertes de chaleur par résistance, réduit la charge du transformateur, réduit la consommation d'énergie de fusion et apporte des avantages évidents en matière d'économie d'énergie pour la production à long terme.

4.2 Sécurité élevée et longue durée de vie

Une température de fonctionnement basse ralentit le vieillissement de l'isolation ; La structure extérieure anti-éclaboussures empêche les brûlures de métal fondu. Pas de panne de surchauffe en fonctionnement à pleine charge à long terme, réduisant considérablement la fréquence de maintenance d'arrêt.

4.3 Excellente flexibilité et mise en page pratique

La conception tressée flexible multi-spécifications s'adapte au levage des électrodes, à l'expansion et à la contraction du corps du four, ainsi qu'à diverses dispositions complexes de filets courts ; poids léger, installation, démontage et remplacement faciles.

4.4 Transmission de courant stable et fusion uniforme

Une résistance globale faible et stable garantit un courant équilibré de chaque électrode, évite une surchauffe partielle de la charge du four, stabilise l'état du four, réduit les fluctuations de la composition du produit et améliore le rendement du produit fini.

4.5 Correspondance personnalisée et forte adaptabilité

Paramètres personnalisables, notamment la longueur du câble, la section transversale, le rayon de courbure, la taille de la bride, la quantité de canal d'eau, la structure de protection externe en fonction du courant du four, l'espace net court et la pression de l'eau de refroidissement. Convient pour le support d'un nouveau four et la rénovation d'un ancien four permettant d'économiser de l'énergie.

5. Fours et industries applicables

Fusion de ferroalliages : fours à arc submergé de ferrosilicium, silicomanganèse, ferronickel, ferrochrome, ferrovanadium
Fusion chimique : fours industriels de fusion de silicium, de carbure de calcium et de phosphore jaune
Métallurgie non ferreuse : scories de cuivre, cendres d'aluminium, fours électriques d'affinage plomb-zinc
Gamme de capacités : Fours électriques de série complète de 6 300 kVA à 63 000 kVA

6. Configurations de correspondance facultatives

Bouclier extérieur en acier inoxydable anti-éclaboussures haute température
Ensemble de joint de conduite d'eau à connexion rapide
Manchon de protection d'isolation pour jeu de barres à filet court
Bride résistante à la corrosion pour circulation d'eau adoucie
Ensembles complets de raccords de canalisation de circulation d'eau

7. Assistance technique à cycle complet

Conception non standard personnalisée : calculez la section transversale et la longueur du câble en fonction du courant du transformateur du four et de la disposition sur site
Enquête technique sur site : des ingénieurs professionnels fournissent de courtes suggestions d'optimisation de la disposition du réseau
Inspection stricte en usine : effectuez un test de charge de courant, un test de fuite de pression d'eau et une détection de résistance avant la livraison
Garantie après-vente : garantie sur l'ensemble du câble, fourniture à long terme de bornes et d'accessoires correspondants, conseils techniques à distance
