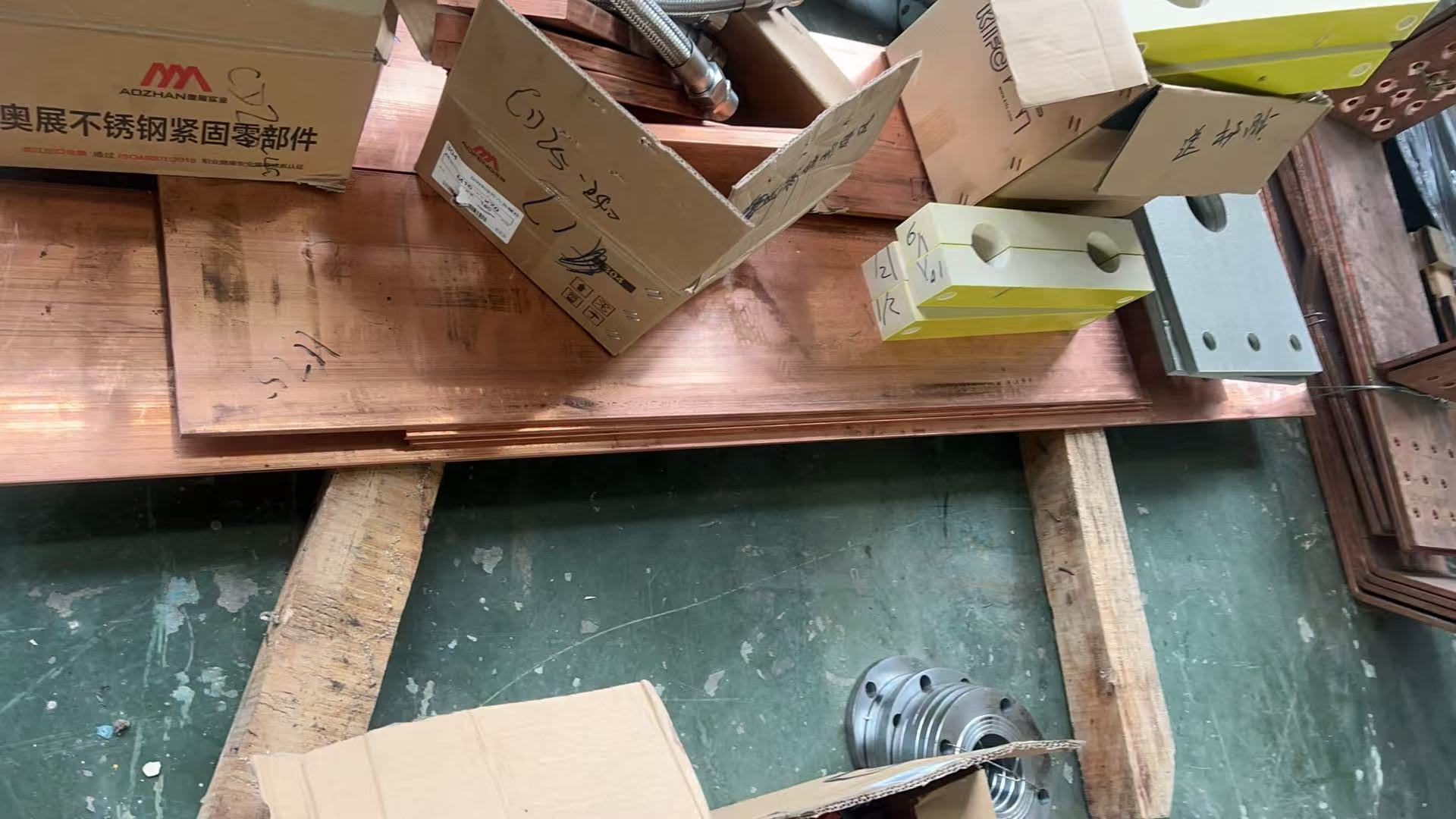

Barre omnibus en cuivre pour fours à arc électrique

2.1 Définition de base et fonctions clés

• Définition: Fabriqué en cuivre électrolytique de haute pureté, le conducteur rectangulaire est formé par pliage et assemblage. Divisé en types ordinaires et argentés/étamés, il est largement utilisé dans les connexions fixes des circuits secondaires des EAF.
• Fonctions clés: Transmet l'énergie électrique de manière stable du transformateur aux électrodes. Réduit les pertes par résistance et les interférences électromagnétiques grâce à une conception optimisée. Fournit un support mécanique aux autres composants du réseau court.

2.2 Composition de base et caractéristiques des matériaux

2.2.1 Sélection des matériaux

• Adopte cuivre électrolytique de haute pureté T2/T3 avec une teneur en cuivre ≥99,9 % et une conductivité ≥97 % IACS.
• La surface peut être argentée (≥0,1 mm) ou étamée (≥0,05 mm) pour améliorer la résistance à l'oxydation et à la corrosion.

2.2.2 Conception structurelle

• Section transversale rectangulaire avec spécifications courantes : 50 × 5 mm, 60 × 6 mm, 80 × 8 mm, 100 × 10 mm, etc., personnalisable pour des tailles spéciales.
• Les connexions clés utilisent des processus de perçage et de taraudage avec des boulons en acier inoxydable. Certaines barres omnibus ont des rainures de dissipation thermique pour améliorer l'efficacité du refroidissement.

2.3 Principaux paramètres techniques

2.4 Caractéristiques du produit

• Haute conductivité: La faible résistivité réduit les pertes de chaleur et la consommation d'énergie de l'EAF.
• Forte performance mécanique: Résistance à la traction ≥205 MPa, résistant aux vibrations et aux chocs pendant la fusion.
• Excellente résistance à la chaleur et à la corrosion: S'adapte aux environnements de travail à haute température et poussiéreux.
• Adaptabilité personnalisable: Taille, longueur et traitement de surface adaptables pour différentes spécifications d'EAF.
• Installation facile: La structure rectangulaire facilite l'épissage et la fixation, améliorant l'efficacité de la construction.

2.5 Scénarios d'application

• Principalement utilisé dans les systèmes de réseau court des EAF comme conducteurs fixes pour les EAF de fabrication et d'affinage de l'acier.
• Connecte les sorties basse tension des transformateurs, les compensateurs et les bras transversaux conducteurs, adaptés aux industries de la métallurgie, de la fonderie et de la transformation des métaux.
• Applicable aux circuits conducteurs d'autres équipements métallurgiques à courant élevé tels que les fours à arc submergé et les fours à carbure de calcium.

  2.6 Composition de base et caractéristiques des matériaux

  2.6.1 Sélection des matériaux

  • Adopte cuivre électrolytique de haute pureté T2/T3 avec une teneur en cuivre ≥99,9 % et une conductivité ≥97 % IACS, assurant une excellente conductivité électrique et réduisant les pertes d'énergie pendant la transmission du courant.
  • La surface peut être argentée ou étamée selon les besoins, avec une épaisseur de placage argenté ≥0,1 mm et une épaisseur de placage étamé ≥0,05 mm, améliorant la résistance à l'oxydation et à la corrosion et prolongeant la durée de vie.

  2.6.2 Conception structurelle

  • La forme de la section transversale est principalement rectangulaire, avec des spécifications courantes (largeur × épaisseur) comprenant 50 × 5 mm, 60 × 6 mm, 80 × 8 mm, 100 × 10 mm, etc. Des tailles spéciales peuvent être personnalisées en fonction de la capacité de l'EAF.
  • Les pièces de connexion clés adoptent des processus de perçage et de taraudage, fixées avec des boulons en acier inoxydable pour assurer une connexion serrée et réduire la résistance de contact. Certaines barres omnibus en cuivre sont munies de rainures de dissipation thermique sur la surface pour améliorer l'efficacité de la dissipation thermique.

  2.7 Principaux paramètres techniques

  Capacité nominale de l'EAF	Spécification de la barre omnibus en cuivre (largeur × épaisseur)	Courant nominal	Conductivité	Résistance à la traction	Température de résistance à la chaleur	Méthode de traitement de surface
  5-10 t	60 × 6 mm/80 × 8 mm	5000-10000 A	≥97 % IACS	≥205 MPa	≤250 ℃	Étamé/Naturel
  10-20 t	80 × 8 mm/100 × 10 mm	10000-20000 A	≥97 % IACS	≥205 MPa	≤250 ℃	Étamé/Argenté
  20-50 t	100 × 10 mm/120 × 12 mm	20000-35000 A	≥97 % IACS	≥205 MPa	≤250 ℃	Argenté
  Plus de 50 t	120 × 12 mm et plus	Plus de 35000 A	≥97 % IACS	≥205 MPa	≤250 ℃	Argenté

  2.8 Caractéristiques du produit

  • Haute conductivité électrique: Le matériau en cuivre électrolytique de haute pureté assure une faible résistivité, avec une conductivité bien supérieure à celle des alliages de cuivre ordinaires, ce qui peut réduire les pertes de chaleur pendant la transmission du courant et réduire la consommation d'énergie de l'EAF.
  • Forte performance mécanique: Après des processus de travail à froid et de traitement thermique, la résistance à la traction est ≥205 MPa et la limite d'élasticité est ≥60 MPa, avec de bonnes performances de flexion et de cisaillement, capable de résister aux vibrations et aux chocs mécaniques pendant la fusion de l'EAF.
  • Excellente résistance à la chaleur et à la corrosion: Le cuivre lui-même a une certaine résistance à la chaleur, et le revêtement de surface peut résister efficacement à l'oxydation à haute température et à la corrosion de la poussière conductrice, s'adaptant à l'environnement de travail difficile à haute température et poussiéreux des EAF.
  • Adaptabilité personnalisée: Peut personnaliser la taille, la longueur et le processus de traitement de surface en fonction de la capacité de l'EAF et de la disposition du réseau court, s'adaptant aux besoins d'installation et d'utilisation de différentes spécifications d'EAF.
  • Installation facile: La structure rectangulaire est pratique pour l'épissage et la fixation, et les pièces de connexion sont raisonnablement conçues, ce qui peut rapidement terminer l'assemblage avec les transformateurs, les câbles refroidis à l'eau et d'autres composants, améliorant l'efficacité de la construction.
