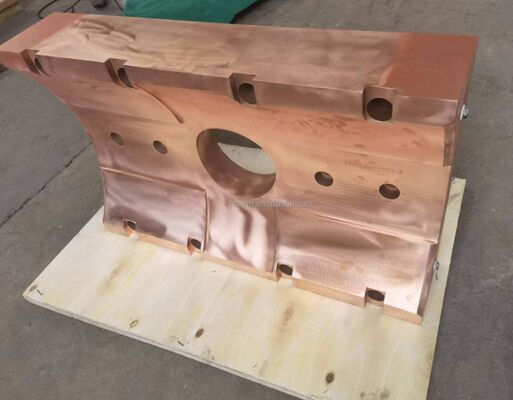

Mâchoire de contact en cuivre pour bras conducteur d'électrode pour four à arc électrique EAF LRF

Fonction et application

Caractéristiques structurelles

• Structure de base: Elle comprend généralement un corps de base avec une surface arrière proche du bras d'électrode, une surface avant faisant face à l'électrode, une première face d'extrémité, une seconde face d'extrémité, et au moins une première face latérale et une seconde face latérale. Il y a deux surfaces de contact sur la surface avant, qui sont symétriques par rapport à un miroir et s'étendent axialement le long du corps de base.
• Système de canaux de refroidissement: Afin d'assurer son fonctionnement normal dans un environnement à haute température, la mâchoire de contact en cuivre est équipée d'un système de canaux de refroidissement, qui comporte une entrée de liquide de refroidissement, une sortie de liquide de refroidissement et un certain nombre de canaux de refroidissement s'étendant axialement et radialement à travers le corps de base. Le diamètre des canaux de refroidissement est généralement compris entre 4,0 et 16,0 mm, et les canaux de refroidissement sont formés par des trous profonds ouverts d'un seul côté, ce qui peut dissiper efficacement la chaleur et améliorer l'effet de refroidissement.

Sélection des matériaux

• Alliage de cuivre: Généralement, des alliages de cuivre tels que l'alliage chrome-cuivre sont sélectionnés. Ces matériaux ont une excellente conductivité électrique, conductivité thermique et résistance à l'usure, ce qui peut répondre aux exigences de transmission à courant élevé et d'utilisation à long terme dans des environnements à haute température.
• Plaque composite cuivre-acier: Certaines mâchoires de contact en cuivre sont fabriquées à partir de plaques composites cuivre-acier. La couche de cuivre est utilisée pour la conduction, et la couche d'acier est utilisée pour supporter diverses forces mécaniques, ce qui combine les avantages de la haute conductivité électrique du cuivre et de la haute résistance mécanique de l'acier.

Exigences de performance

• Conductivité électrique: Elle doit avoir une faible résistance de contact pour assurer une transmission efficace de l'énergie électrique et réduire les pertes de puissance. Par exemple, la résistance de contact entre la plaque de transition composite cuivre-aluminium et le mandrin en cuivre doit être ≤ 0,5 μω·m².
• Résistance mécanique: Elle doit avoir une résistance mécanique suffisante pour résister à la force de serrage et aux vibrations et aux chocs pendant le fonctionnement de l'électrode. La force de serrage peut atteindre 50 à 200 kN.
• Performance de refroidissement: Le système de canaux de refroidissement doit avoir de bonnes performances de refroidissement pour garantir que la température de la mâchoire de contact se situe dans une plage raisonnable pendant le fonctionnement et éviter la surchauffe. La température d'entrée de l'eau est généralement ≤ 35 ℃, et la pression est de 0,3 à 0,5 MPa.

Processus de fabrication

• Forgeage ou laminage: Tout d'abord, une ébauche de mâchoire de contact en cuivre forgée ou laminée est fournie, et l'ébauche a la forme et la taille de base de la mâchoire de contact.
• Usinage: Ensuite, grâce à un usinage mécanique, en particulier le perçage de trous profonds, une entrée de liquide de refroidissement, une sortie de liquide de refroidissement et des canaux de refroidissement sont introduits. Ce processus nécessite des équipements et une technologie d'usinage de haute précision pour garantir la précision et la douceur des canaux de refroidissement.
